CAD中测量的尺寸与标注尺寸不一致是什么原因？CAD中标注尺寸与实际尺寸不统一如何解决？

引言：最近有小伙伴问，我图纸中的尺寸标注长度和测量的长度不一致是为什么？如下图所示：文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

细心的朋友可能发现上图的原因了，但这只是出现尺寸标注长度和测量的长度不一致的一种情况，小编总结了下其他的原因，分享给小伙伴们。文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

情况一：文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

测量的线与CAD中XY轴组成的面有角度（非平行状态）。文章开头的动图就是这种状态，直线的两个顶点的Z坐标不同，因为尺寸标注标注的是平面投影长度，所以会比测量的实际长度要小一点。遇到这种情况，只需要将Z轴归零就可以了。文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

情况二：文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

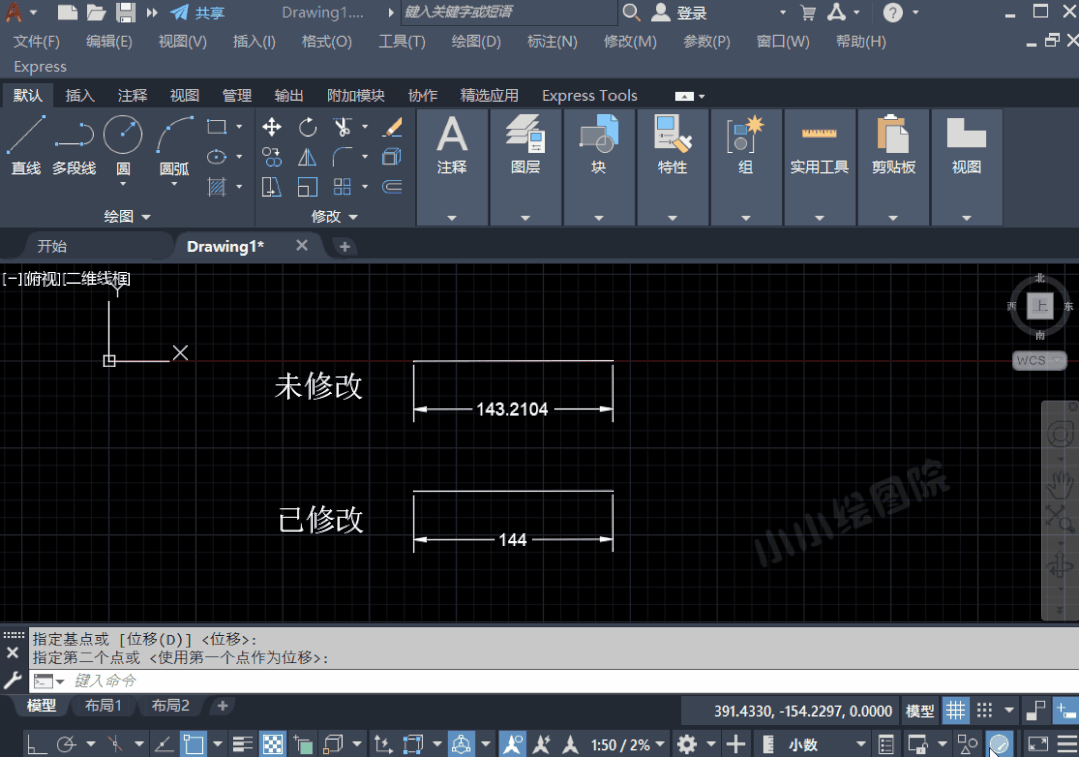

尺寸标准的尺寸数据被单独的修改了。在我们绘图的过程中，有时候会遇到，尺寸标注出来的尺寸与实际尺寸差距不大，实际尺寸为1002，这个时候，为了图纸的美观，标准的常规，绘图员就会发懒，直接手动修改尺寸标住的尺寸。这种情况比较好判断，将尺寸标注边界线移动一下，如果尺寸数值发生变化，那尺寸就没被改过，如果尺寸数值随之发生变化，那尺寸一定是被改过了。文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

情况三：文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

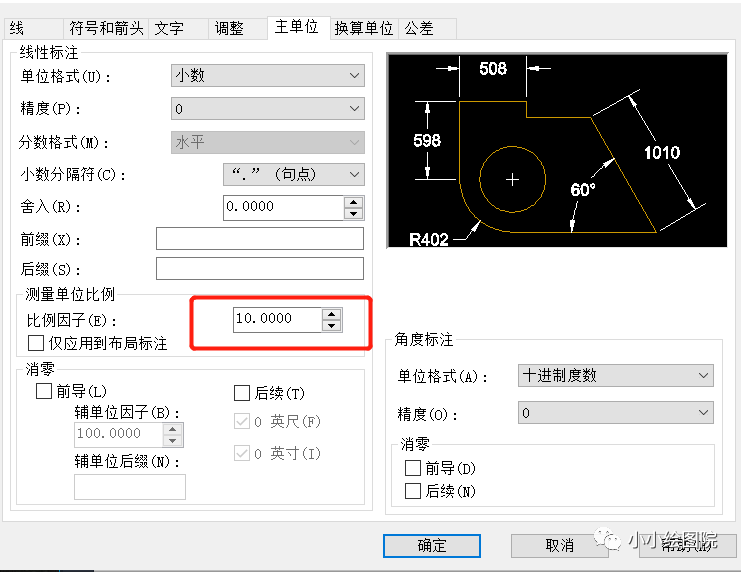

尺寸标注中的主单位栏，比例因子发生变化，如下图所示：文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html

上图中，比例因子改为了10，意思就是图纸被放大了10倍。小节：以上就是小编这次整理的尺寸标注不同的几种原因，希望对小伙伴们有所帮助！文章源自自学土木网-https://www.zxtm.com/ruanjian/cad/493.html
